Габарити фури і розміри європалети: скільки палет вміщує фура
Габарити фури: довжина, ширина, висота кузова і скільки європалет вміщує

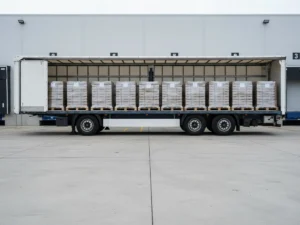

Тентована фура Hort Trans має кузов 13,6 м завдовжки, 2,45–2,5 м завширшки і 2,4–2,8 м заввишки. Об’єм кузова — до 92 м³, вантажопідйомність — до 22 т. Європалета EPAL має розміри 1200 × 800 мм, тож в один ярус у таку фуру вміщується 33 європалети: 11 рядів по три. Довжина тягача з напівпричепом обмежена 16,5 м у ЄС і 18,75 м в Україні (пункт 22.5 ПДР).
Нижче — габарити всіх трьох типів машин парку, розміри палет EPAL, розрахунок для кожної пари «машина — палета», схема завантаження, обмеження за вагою і граничні габарити в Україні та ЄС.
Габарити фури і менших машин: таблиця
«Довжина фури» може означати дві різні цифри: довжину кузова, у який ставлять вантаж, або довжину всієї машини разом із тягачем. Для завантаження має значення перша — 13,6 м. Другу обмежують ПДР в Україні та Директива 96/53/ЄС у Євросоюзі, і про неї йдеться в розділі про граничні габарити.
| Машина | Довжина кузова | Ширина | Висота | Об’єм | Вантажопідйомність |
|---|---|---|---|---|---|
| Тентована фура (тягач із напівпричепом) | 13,6 м | 2,45–2,5 м | 2,4–2,8 м | до 92 м³ | до 22 т |
| Автомобіль до 10 т | до 8,5 м | 2,45–2,5 м | 2,4–2,8 м | до 50 м³ | до 10 т |
| Автомобіль до 2,5 т | до 5 м | 1,9–2,2 м | до 2,3 м | до 20 м³ | до 2,5 т |
Hort Trans возить вантажі власним парком із 16 машин цих трьох типів. Ширина й висота подані діапазоном, бо кузови в парку різні. Розрахунки нижче зроблено для найбільшої довжини кузова свого типу (13,6 м, 8,5 м і 5 м) і для найменшої ширини з діапазону; для автомобіля до 2,5 т, де ширина різниться найбільше, показано обидва крайні значення. У коротшому кузові місць може бути менше, у ширшому — більше.
Розміри європалети та інших палет EPAL
Європалета — це піддон EPAL 1 розміром 1200 × 800 мм. Асоціація EPAL, яка ліцензує виробництво й ремонт таких палет, наводить для неї та інших стандартних палет такі характеристики:
| Палета | Розміри, мм | Вага | Безпечне робоче навантаження | Межа для нижньої палети при штабелюванні |
|---|---|---|---|---|
| EPAL 1 (європалета) | 1200 × 800 × 144 | близько 25 кг | 1 500 кг | 5 500 кг |
| EPAL 2 | 1200 × 1000 × 162 | близько 35 кг | 1 250 кг | 4 250 кг |
| EPAL 3 | 1200 × 1000 × 144 | близько 30 кг | 1 500 кг | 4 500 кг |
| EPAL 6 (півпалета) | 800 × 600 × 144 | близько 9,5 кг | 750 кг | 1 500 кг |
EPAL 2 і EPAL 3 займають однакову площу 1200 × 1000 мм, хоча збиті по-різному, тому в розрахунку місця в кузові вони рівноцінні. Безпечне робоче навантаження (safe working load) — межа маси вантажу на одній палеті, яку наводить EPAL. Остання колонка — окрема межа EPAL для штабелювання завантажених палет на твердій рівній поверхні: стільки може нести найнижча палета.
За даними EPAL, з 1 січня 2010 року всі нові європалети EPAL проходять термообробку за міжнародним фітосанітарним стандартом ISPM 15, а її клеймо стоїть на центральних шашках (блоках) обох довгих боків палети. Відповідність ISPM 15 асоціація називає головною умовою вільного використання дерев’яних палет у міжнародних перевезеннях.
Скільки палет вміщує фура: розрахунок для кожної машини
Кількість місць визначають за площею підлоги: скільки рядів укладається по довжині кузова і скільки палет уміщується в ряд по ширині. Найбільше європалет уміщується у фуру, коли їх ставлять по три в ряд, довгим боком уздовж кузова: три по 800 мм займають 2,4 м ширини, а кожен ряд — 1,2 м довжини. На 13,6 м уміщується 11 таких рядів, тобто 33 європалети, і 0,4 м лишаються вільними.
| Машина (кузов) | Європалета 1200 × 800 | Палета 1200 × 1000 | Півпалета 800 × 600 |
|---|---|---|---|
| Фура (13,6 × 2,45 м) | 33 (11 рядів по 3) | 26 (13 рядів по 2) | 67 (16 рядів по 4 і 1 ряд по 3) |
| Автомобіль до 10 т (до 8,5 × 2,45 м) | 21 (7 рядів по 3) | 16 (8 рядів по 2) | 42 (14 рядів по 3) |
| Автомобіль до 2,5 т (до 5 × 1,9–2,2 м) | 8–10 (4 ряди по 2; у кузові 2,2 м — 6 палет довгим боком поперек і 4 уздовж) | 4–8 (по 1 або по 2 в ряд) | 18–20 (6 рядів по 3; у кузові 2,2 м — смуга з 8 і смуга з 12) |
Для автомобіля до 2,5 т менше число — для кузова завширшки 1,9 м, більше — для кузова 2,2 м. Наприклад, дві палети 1200 × 1000 мм поруч займають рівно 2 м ширини, тому в кузов 1,9 м їх уміщується лише по одній у ряд, а в кузов 2,2 м — по дві.
Схема на 34 європалети в кузові 13,6 м не лишає зазору: 17 рядів по дві палети, поставлені довгим боком поперек кузова, займають рівно 13,6 м. Тому в розрахунку її не враховано, як і схему на 68 півпалет: 17 рядів по 4 теж займають рівно 13,6 м.
Це розрахунок за площею підлоги в один ярус. Реальну кількість для вашого вантажу визначають ще три речі: чи виступає товар за краї палети, скільки важить кожне місце і чи можна ставити палети одна на одну. Перед подачею машини Hort Trans уточнює у відправника кількість і тип місць, фактичну вагу брутто й дату завантаження.
Схема завантаження фури європалетами

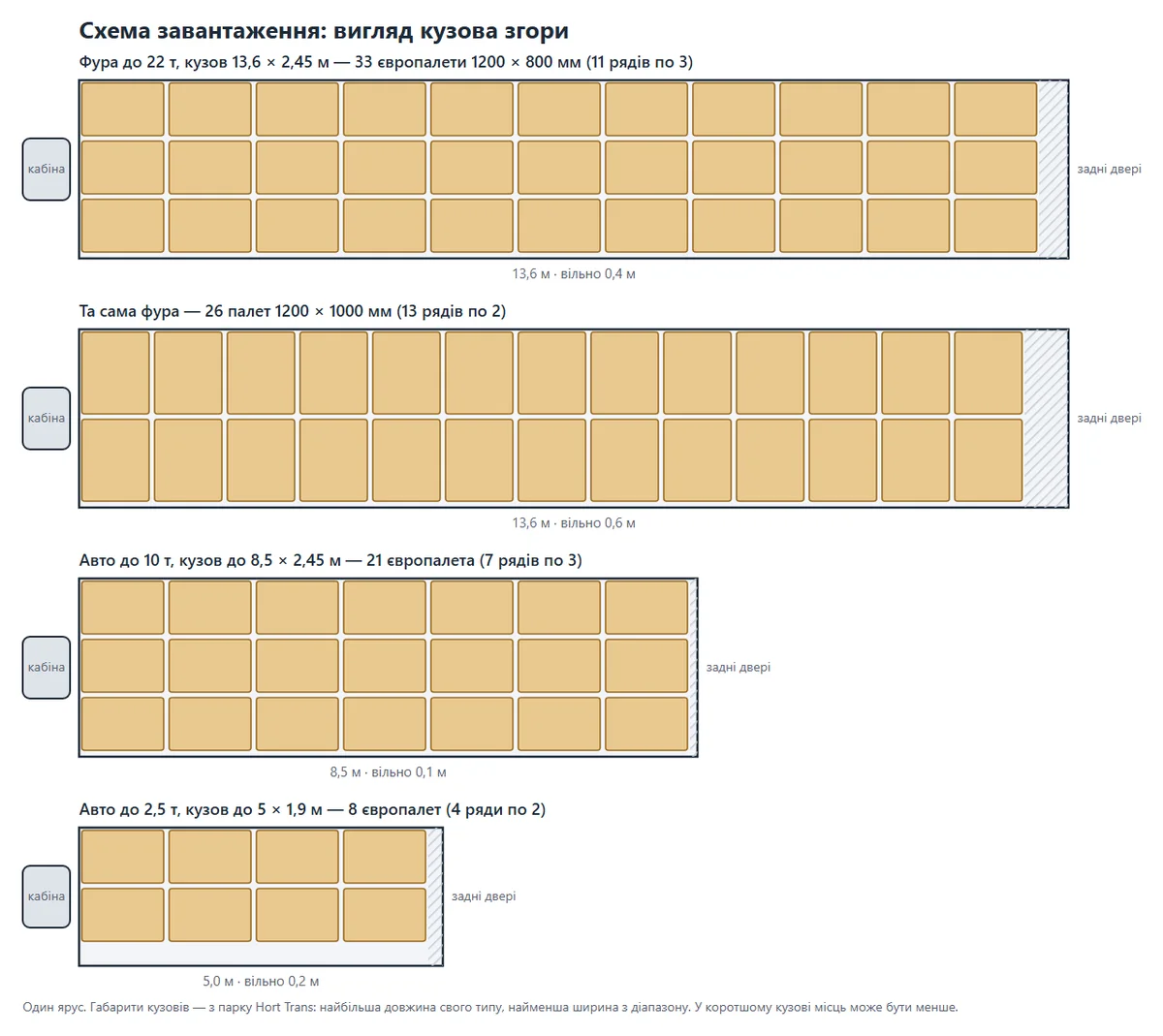

На схемі — вигляд кузова згори для всіх трьох машин. Палети стоять щільно від передньої стінки, а вільна смуга, яка лишається від рядів, показана біля задніх дверей.
Різниця між першими двома схемами — сім місць: палета 1200 × 1000 мм більша за площею (1,2 м² проти 0,96 м²), і по ширині кузова їх уміщується лише дві. Площа під вантажем при цьому майже та сама: 33 × 0,96 м² = 31,7 м² проти 26 × 1,2 м² = 31,2 м².
Обмеження за вагою: скільки може важити одна палета
Площа — лише половина розрахунку. Фура Hort Trans бере до 22 т, і якщо заповнити всі 33 місця, на кожну європалету разом із самою палетою припадає в середньому не більше 666 кг. Самі 33 порожні європалети важать близько 825 кг (25 кг × 33), і ця маса теж входить у 22 т.
| Машина | Вантажопідйомність | Європалет в один ярус | Середня маса місця при повному завантаженні |
|---|---|---|---|
| Фура | до 22 т | 33 | до 666 кг |
| Автомобіль до 10 т | до 10 т | 21 | до 476 кг |
| Автомобіль до 2,5 т | до 2,5 т | 8–10 | до 312 кг (8 місць) або до 250 кг (10 місць) |
Якщо місця важчі, вантажопідйомність вичерпається раніше, ніж площа підлоги. Наприклад, 22 т на палетах по 1 000 кг — це 22 місця, і третина підлоги фури лишиться порожньою.
ПДР обмежують не лише загальну масу, а й навантаження на вісь і групи осей: на одинарну вісь на дорогах державного значення — до 11,5 т, на строєні осі — до 21 або 24 т залежно від відстані між ними. Крім того, за пунктом 22.1 ПДР розподіл навантаження на осі не повинен перевищувати величин, визначених технічною характеристикою машини. Тому важкі місця розміщують по довжині кузова, а не над однією віссю.
Палети у два яруси: коли це можливо
Висота кузова фури й автомобіля до 10 т — 2,4–2,8 м. У такий кузов два яруси вміщуються, якщо два місця, поставлені одне на одне, разом нижчі за висоту кузова й лишають запас на завантаження: у кузові 2,4 м кожне з двох однакових місць має бути нижчим за 1,2 м. Друга умова — упаковка нижнього ярусу має витримати верхній. Третя — вага: у два яруси у фуру вміщується 66 європалет, але при 22 т на кожну з них припадає в середньому не більше 333 кг.
Чи можна ставити ваш вантаж ярусами, залежить від товару й упаковки, тому про це варто написати вже в заявці: від цього залежить, скільки місць займе партія і яка машина їй потрібна.
Скільки місця в кузові займає ваша партія
Коли європалети стоять по три в ряд, кожна займає в середньому 0,4 м довжини кузова: ряд завдовжки 1,2 м ділиться на три палети. Звідси швидкий підрахунок: 8 європалет — це два ряди по три (2,4 м) і ряд із двох палет, поставлених довгим боком поперек кузова (0,8 м), тобто 3,2 м із 13,6 м фури. 15 європалет — п’ять рядів, 6 м.
Решту кузова можуть зайняти вантажі інших відправників — так працює відправка попутним вантажем: ви платите за свою частку, а не за всю машину. Як від заповнення машини залежить ставка, пояснено в статті скільки коштує перевезення вантажу.
Якщо партію треба зібрати від кількох постачальників перед відправкою, її можна накопичити на складі Hort Trans у Луцьку — там палетне зберігання на стелажах з адресним розміщенням.
Граничні габарити й маса автопоїзда в Україні та ЄС
Сама машина — тягач із напівпричепом — має вкладатися в обмеження, які діють на дорогах. В Україні їх встановлює пункт 22.5 Правил дорожнього руху, у Євросоюзі — Директива Ради 96/53/ЄС.
| Параметр | Україна (ПДР, пункт 22.5) | ЄС (Директива 96/53/ЄС, додаток I) |
|---|---|---|
| Ширина | 2,6 м | 2,55 м; 2,60 м — кузови, контейнери й знімні кузови для перевезень за контрольованої температури з бічними стінками завтовшки від 45 мм разом з ізоляцією |
| Висота | 4 м від поверхні дороги; 4,35 м — контейнеровози на встановлених маршрутах | 4,00 м |
| Довжина вантажного автомобіля | 12 м | 12,00 м |
| Довжина тягача з напівпричепом | 18,75 м | 16,50 м (базова межа) |
| Довжина автопоїзда з причепом | 22 м | 18,75 м |
| Від осі шворня до задньої точки напівпричепа | — | 12,00 м |
| Маса тягача з напівпричепом (5–6 осей) | 40 т на дорогах державного значення; 24 т — місцевого, якщо знаками 3.15 і 3.16 на ділянці не встановлено параметрів доріг державного значення | 40 т у міжнародному русі; для машин на альтернативному паливі — більше на масу паливного обладнання, але не більш як на 1 т, для машин із нульовими викидами — не більш як на 2 т |
| Маса контейнеровоза (контейнери до 13,716 м, тобто 45 футів) | 42 т із двовісним тягачем, 44 т — із тривісним (дороги державного значення) | 42 т із двовісним тягачем, 44 т — із тривісним, в інтермодальних перевезеннях |
| Виступ вантажу за задній габарит | до 2 м | — |
Українські значення взято з редакції пункту 22.5, яка діє в період воєнного стану та протягом року після його припинення чи скасування; маса для доріг (підпункт «б») — у редакції постанови Кабінету Міністрів України від 01.04.2026 № 427. Якщо хоча б один параметр перевищено, рух здійснюється за Правилами проїзду великогабаритних та великовагових транспортних засобів автомобільними дорогами, вулицями та залізничними переїздами (постанова Кабінету Міністрів України від 18.01.2001 № 30), а перевищувати масу чи навантаження на вісь, коли вантаж подільний, ПДР забороняють.
Максимальну масу директива визначає для міжнародного руху; для внутрішніх перевезень держава ЄС може дозволити іншу висоту, масу й навантаження на вісь (стаття 4, частина 2). На рейсі Україна — ЄС машина має відповідати ПДР на українській ділянці і правилам кожної країни ЄС на маршруті, які ґрунтуються на директиві 96/53/ЄС.
Що надіслати, щоб розрахувати завантаження
Щоб підібрати машину без запасу «на око», перевізникові потрібні п’ять речей:
- Кількість і тип місць: палети якого розміру, ящики, біг-беги.
- Розміри одного місця разом із вантажем: довжина, ширина, висота.
- Вага брутто кожного місця і всієї партії.
- Чи можна ставити місця одне на одне.
- Адреси завантаження й розвантаження та бажана дата.
Більшість цих даних уже є в пакувальному листі: якщо він готовий, надішліть його разом із заявкою. Кількість місць і вага брутто потім переходять у CMR-накладну.
